SCHUTZABDECKUNGEN FÜR MASCHINEN

Duplet ein Faltenbalg mit zusätzlichem Schutz durch Stahlbleche

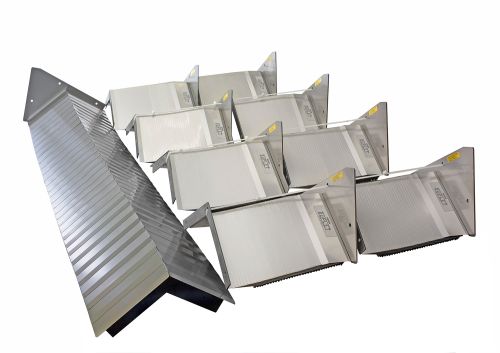

Als Erfinder des Faltenbalgs hat Arnold umfangreiches Wissen über Faltenbälge und Schutzabdeckungen für Maschinen gesammelt. In diesem Zuge erkannte man schon vor Jahrzehnten, dass bei starkem Späne Aufkommen ein zusätzlicher Schutz über Faltenbälgen aus Gewebe, die Funktion und Standzeit deutlich erhöht. Arno Arnold entwickelte deshalb Faltenbälge der Marke Duplet mit zusätzlichen Teleskopblechen, die auf der Oberseite eine gut schließende Front bilden und durch ihre Bewegungen anfallenden Schmutz abstreifen.

schutzabdeckungen-fuer-maschinen-Duplet

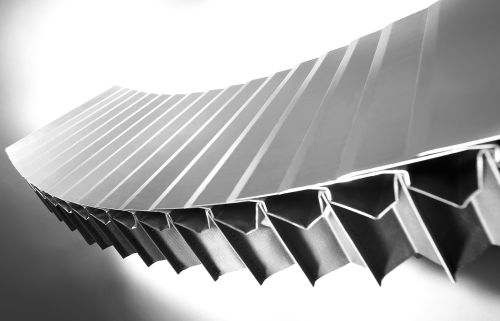

Eigenschaften von Duplet:

Zuverlässige Kombination von gesteppten oder flüssigkeitsdicht verschweißten Faltenbälgen und rostfreien Teleskopblechen
Breite Auswahl an innovativen, technischen Außenmaterialien mit anwendungsspezifischen Beschichtungen
Hohe Vielfalt an Formen (Jalousien, Kastenform, Winkel, etc.) und konstruktiven Lösungen (gelenkig oder starr verbundene Bleche) – je nach Anforderung und Platzverhältnissen

Vorteile für unsere Kunden:

Millionenfach bewährtes, robustes Maschinenschutzsystem welches in jeder Hinsicht auf die Bedürfnisse der Kunden maßgeschneidert werden kann
„Duplizierter Schutz“ gegen Staub, Schmutz, Hitze, Späne und Flüssigkeiten – sogar in den komplexesten Formen
Auszugsbegrenzung durch patentiertes System „QuickStep“ und erhöhter Anpressdruck der Teleskopbleche durch patentiertes System zur Erhöhung der Vorspannung

schutzeinrichtungen für werkzeugmaschinen

Download Duplet Handbuch (PDF)

Download Dublet Handbuch (PDF)

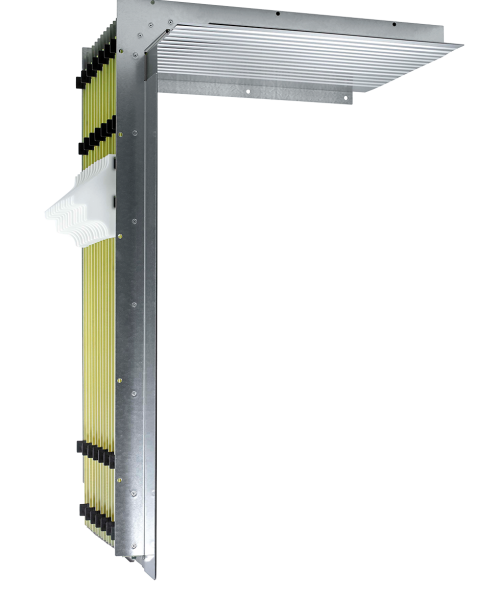

Die Schutzabdeckung aus Teleskopblechen

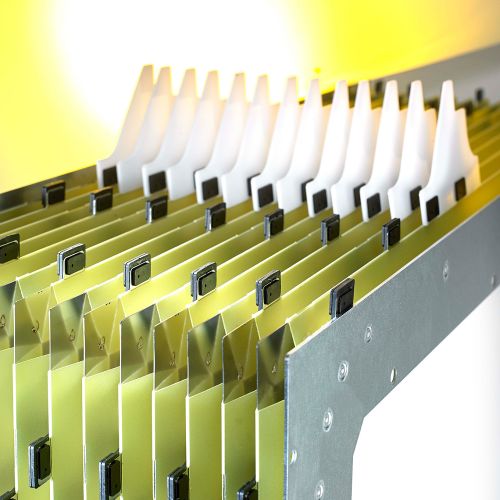

Strapano, unser flexibles und zuverlässiges Schutzabdeckungssystem

Strapano zeichnet sich durch eine besonders hohe Beständigkeit gegen heiße und scharfkantige Späne aus. Die Vorspannung der Teleskopbleche kann je nach Kundenwunsch individuell angepasst werden. Strapano Schutzabdeckungensind in vielen geometrischen Formen erhältlich. Sie sind äußerst vielseitig und haben sich seit Jahren in Schutzabdeckungssystemen und Formen wie Wings, Winglet oder Jalousien bewährt. Bei kompletten Wänden aus Schutzabdeckungen in verschiedenen Ebenen (Fix&Finish Schutzabdeckungssystem) besticht der Aufbau Strapano durch seine vielen Vorteile. Die Kombination von Material und Geometrie gewährleistet eine sehr hohe Lebensdauer. Eine beliebige Erweiterung bzw. Verlängerung der Abdeckung ist sowohl durch den modularen Aufbau als auch durch die werkzeugfreie Montage und Demontage sämtlicher Bestandteile möglich.

schutzabdeckungen für maschinen

Eigenschaften von Strapano:

Besonders hohe Abdichtung von Teleskopblechen im Arbeitsbereich, mit spezifisch auf den jeweiligen Anwendungsfall anpassbarer Vorspannung
Patentiertes, servicefreundliches Design durch werkzeuglose Montage und einfachen Austausch einzelner Teleskopbleche
Zuverlässiges System, das in nahezu jeder Einbaulage eingesetzt werden kann

Vorteile für unsere Kunden:

Bis zu 30 % geringere Stapelhöhe der zusammengefahrenen Schutzabdeckung (Lmin) im Vergleich zu herkömmlichen Faltenbälgen mit Blechen, ermöglicht größeren Hub bei kleinerem benötigten Bauraum
Hohe Bearbeitungspräzision durch Gewichtseinsparung gegenüber konventionellen Faltenbälgen und verbesserte Abdichtung der Bleche im Arbeitsraum
Vielseitigstes, bewährtes Schutzabdeckungssystem, das in den meisten Formen und in Kombination mit anderen Systemen verwendet werden kann

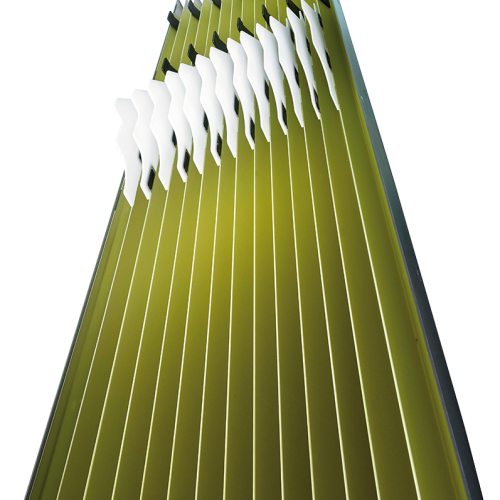

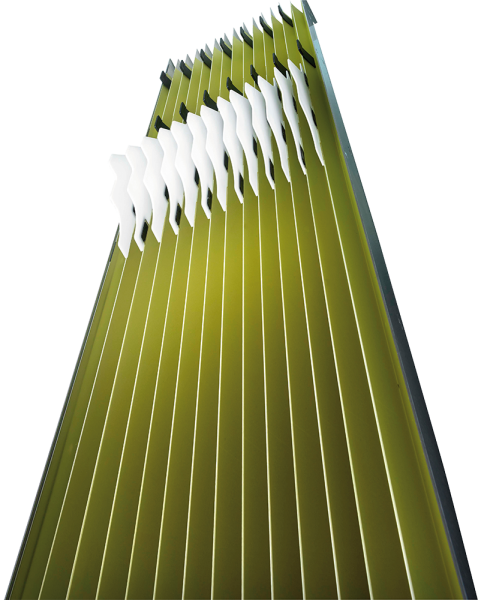

Schutzabdeckung aus Teleskopblechen Strapano

Download Strapano Handbuch (PDF)

Slimcover

Slimcover Maschinenschutzabdeckung, unser nachhaltiges Platzwunder

Slimcover ist unsere neueste Innovation für Schutzabdeckungen in Werkzeugmaschinen. Die flexible Blechabdeckung ist unsere bisher platzsparendste und nachhaltigste Lösung für den Maschinenschutz. Slimcover ermöglicht eine sehr gute Ausnutzung des Bauraums durch einen deutlicherhöhten Zusammendruck pro Falte bei gleichzeitig geringer Einbautiefe. Die anwendungsspezifische Einstellung der Vorspannung bei der Konstruktion sorgt für eine zuverlässige Abdichtung gegen Späne und einen reibungslosen Betrieb. Der innovative modulare Aufbau ermöglicht eine sortenreine Trennung und Wiederverwertung der Komponenten sowie eine auf Nachhaltigkeit ausgerichtete Reduzierung des Materialeinsatzes.

Schutzabdeckung gegen Spähe Slimcover

Eigenschaften von Slimcover:

Vorteile für unsere Kunden:

Hochflexible, modulare Kombination aus rostfreien Teleskopblechen und high-performance Kunststoff
Innovative, patentierte Montagetechnik für einfache Demontage und Reparatur der Komponenten
Sehr leichtgängig durch anwendungsspezifische Einstellung der Vorspannung im Konstruktionsprozess

Bis zu 60% geringerer Lmin/ Falte im Vergleich zu konventionellen Faltenbälgen mit Blechen
Sehr geringe Einbautiefe zur optimierten Raumnutzung bei eingeschränkten Platzverhältnissen
Hohe Beständigkeit gegen Späne, Schmutz und sogar Flüssigkeiten durch gleichmäßige Vorspannung
Einfache Demontage der Komponenten und werkzeugfreie Reparatur
Sortenreine Trennung und Recycling der Bauteile möglich

Arnopure

ArnoPure, leistungsstarke Schutzabdeckung in reiner Form

ArnoPure bietet ein ausgewogenes Gleichgewicht zwischen Schutzfunktion, hoher Laufruhe und langer Lebensdauer. Der Platzbedarf im zusammengefahrenen Zustand wird im Vergleich zu einer herkömmlichen Schutzabdeckung mit Blechen mehr als halbiert. Die effizientere Nutzung des verfügbaren Bauraums ermöglicht erhebliche Vorteile und Einsparungspotenziale bei der Maschinenkonstruktion - und das über die deutlichen Einsparung, welche bereits durch den Einsatz unserer kostengünstigen ArnoPure-Lösung erzielt werden können, hinaus.

Platzsparende Schutzabdeckung ArnoPure

Eigenschaften von Arnopure:

Hochflexible, modulare Kombination aus rostfreien Teleskopblechen und high-performance Kunststoff
Konstanter, gleichmäßiger Anpressdruck - unabhängig vom jeweiligen Hub
Klebe-, schweiß- und nietfreie Materialkombination für einfache Demontage und Recycling

Vorteile für unsere Kunden:

Bis zu 50% geringerer Lmin/ Falte im Vergleich zu herkömmlichen Faltenbälgen mit Blechen
Geringes Eigengewicht erhöht die prozesssischer erzielbare Beschleunigung der Achsen
Hohe Beständigkeit gegen Schmutz, scharfkantige und heiße Späne
Einfache Demontage der Komponenten und werkzeugfreie Reparatur
Sortenreine Trennung und Recycling der Bauteile möglich

Kostengünstige Variante

Im Vergleich zu Teleskopstahlabdeckungen hat Arnopure alle Vorteile als Faltenbalg mit Abschirmung durch Edelstahlblechen, ist aber eine leichtere und vor allem kostengünstigere Alternative, die in vielen Einbausituationen, besonders auch bei hoher Zerspanleistung zum Einsatz kommt und gegebenenfalls nachgerüstet werden kann.

Download Arnopure Handbuch (PDF)

Download ArnoPure Handbuch (PDF)

ELEGANO® Schutzabdeckungen

Elegano, eine schlanke Lösung

Die sehr schlanken ELEGANO® Schutzabdeckungen aus Teleskopblechen erreichen beim Zusammenschub ein außergewöhnliches kleines Lmin. Im Vergleich zu marktüblichen Abdeckungen verringert sich der Lmin um ca. 50%. Außerdem ist die Bautiefe, im Maß senkrecht zur Bewegungsrichtung, um bis zu 15 mm reduziert. ELEGANO® Schutzabdeckungen haben viele Vorteile: Die zu bewegenden Massen sind sehr gering und die Vorspannung auf der Abstreiflippe des Teleskopbleches wird nur bei Bedarf erzeugt. Das erhöht die prozesssicher erzielbare Beschleunigung der Achsen, verbessert das Fräsergebnis und spart Energie. Die Teleskopbleche werden gleichmäßig angepresst und bilden eine geschlossene, dichte Oberfläche. Heiße und schafkantige Späne werden zuverlässig abgestreift.

Elegano Faltenbalg Schutzabdeckungen aus Teleskopblechen

Eigenschaften von ELEGANO®

Hochflexible, modulare Kombination aus rostfreien Teleskopblechen und high-performance Kunststoff
Innovative, patentierte Montagetechnik für einfache Demontage und Reparatur der Komponenten
Minimale Einbautiefe, vorteilhaft bei beengten Platzverhältnissen

Vorteile für unsere Kunden:

Bis zu 50% geringerer Lmin/ Falte im Vergleich zu herkömmlichen Faltenbälgen mit Metallblechen
Hohe Beständigkeit gegen Späne, Schmutz und Flüssigkeiten durch gleichmäßige Vorspannung
Geringes Eigengewicht erhöht die prozesssischer erzielbare Beschleunigung der Achsen
